Typische Fehler bei Bewegungsdiagrammen in Physik Klasse 7

Bewegungsdiagramme scheitern in Klasse 7 fast immer an vier Stellen: Das Diagramm wird als Bild der Fahrstrecke gelesen, Zeit-Ort- und Zeit-Geschwindigkeit-Diagramm werden verwechselt, die Steigung wird abgelesen, aber nicht als Geschwindigkeit gedeutet, und die Achsen bleiben ohne Einheit. Gegen alle vier hilft dasselbe Vorgehen: Diagramme zuerst versprachlichen lassen, dann zeichnen, und Aufgaben stellen, bei denen die falsche Deutung sichtbar scheitert.

Material zu diesem Artikel

Die im Text erwähnten Unterrichtsmaterialien auf einen Blick. Digitaler Download, sofort einsetzbar.

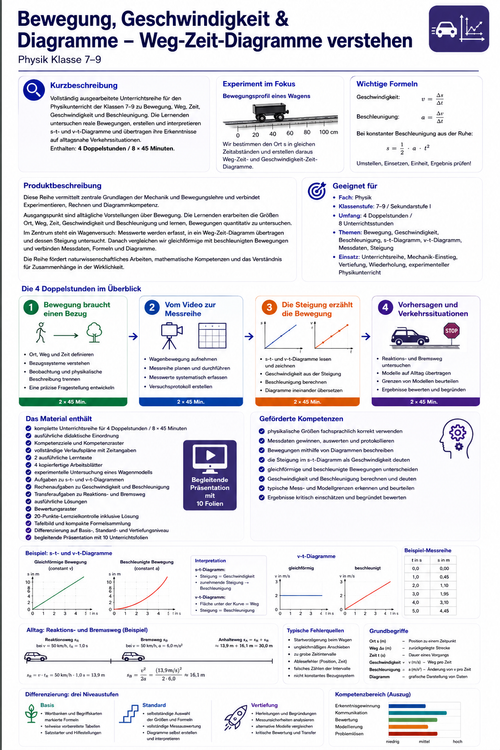

Bewegung und Diagramme – Unterrichtsreihe Physik Sek I €24,99Ansehen Kräfte und Wechselwirkungen – Unterrichtsreihe Physik Sek I €24,99Ansehen Messen und Erkenntnisgewinnung – Unterrichtsreihe Physik Sek I €24,99Ansehen

Vier Fehler, die in jeder Klasse auftauchen

Der bekannteste ist die Deutung des Graphen als Landkarte: Ein ansteigender Graph wird als Bergfahrt gelesen, ein waagerechter als gerade Strecke. Dazu kommt die Verwechslung der beiden Diagrammtypen, weil beide Achsenpaare ähnlich aussehen. Die dritte Stelle ist die Steigung, die als Zahl notiert, aber nicht gedeutet wird. Die vierte betrifft Einheiten, die beim Übertragen aus der Wertetabelle verloren gehen.

Erheben Sie den Stand mit fünf Aufgaben zu Stundenbeginn, in denen jeweils eine dieser Fehlvorstellungen angesprochen wird. Die Auswertung dauert zehn Minuten und zeigt, welcher der vier Punkte in Ihrer Lerngruppe überwiegt.

Woher die Bildvorstellung kommt

Die Deutung als Bahnbild entsteht, weil Lernende Diagramme aus dem Alltag als Abbildungen kennen. Solange die Bewegung geradlinig und gleichförmig verläuft, führt die falsche Vorstellung zu richtigen Antworten und bleibt unentdeckt. Sie fällt erst auf, wenn eine Bewegung eine Pause enthält oder zurückläuft.

Setzen Sie deshalb früh Diagramme mit Pause und Rückweg ein. Die Frage, wo sich die Person nach 20 Sekunden befindet, trennt die beiden Deutungen zuverlässig. Aufgabenblätter mit solchen Verläufen und passenden Lösungen enthält die Reihe Bewegung und Diagramme für die Sek I.

Aufgabenformate, die den Fehler aufdecken

1. Diagramm in Worte fassen: Die Lernenden erzählen den Verlauf in fünf Sätzen, bevor gerechnet wird.
2. Zwei Diagramme, eine Geschichte: Es wird begründet, welches der beiden zur Beschreibung passt.
3. Eine fehlerhafte Lösung korrigieren, mit der Vorgabe, den Denkfehler zu benennen.

Alle drei Formate kosten zusammen etwa zwei Unterrichtsstunden und ersetzen längere Rechenphasen. Wichtig ist die Reihenfolge: erst versprachlichen, dann zeichnen, zuletzt rechnen. Wenn die Messwerte aus eigenen Versuchen stammen, fällt der Zusammenhang leichter; Hinweise dazu gibt der Beitrag zum Messen üben ohne eingerichteten Fachraum.

Wiederholung und Bewertung

Nehmen Sie in jede Klassenarbeit des Schuljahres eine kurze Diagrammaufgabe auf, auch wenn das Thema wechselt. Bewerten Sie dabei die Deutung getrennt von der Rechnung: Wer die Steigung richtig deutet, sich aber verrechnet, hat den Kern verstanden und sollte das in der Punkteverteilung sehen. Kündigen Sie diese Trennung vorher an.

Für die Anschlussthemen gilt derselbe Zugang: Kräfte und Wechselwirkungen nutzt Diagramme zur Federkennlinie, Messen und Erkenntnisgewinnung liefert die Datenbasis dafür. Gemeinsam mit der Bewegungsreihe sind sie im Sparpaket Physik Sek I Grundlagen zusammengefasst, als Einzellizenz für 49,99 Euro statt 74,97 Euro beim Einzelkauf. Einen Überblick gibt die Themenseite Physik-Unterrichtsreihen für Sek I und Sek II. Wie sich dieselbe Diagnoselogik auf ein anderes Thema übertragen lässt, zeigt der Beitrag zur Differenzierung bei Stromkreisen.

Häufige Fragen

Ab wann sollten Lernende Diagramme selbst zeichnen?

Sinnvoll ist der Wechsel, sobald das Lesen sicher gelingt, meist nach drei bis vier Stunden. Zeichnen Sie zunächst gemeinsam an der Tafel mit vorgegebener Achseneinteilung. Freies Zeichnen mit selbst gewählter Skalierung ist ein eigener Lernschritt und braucht noch einmal etwa zwei Stunden Übung.

Wie behandle ich die Steigung ohne Bruchrechnung?

Arbeiten Sie zunächst mit ganzen Sekunden und ganzen Metern, sodass sich die Geschwindigkeit als einfache Division ergibt. Die Formulierung, dass in jeder Sekunde zwei Meter dazukommen, trägt weiter als das Steigungsdreieck. Das formale Dreieck können Sie in Klasse 8 nachreichen, wenn die Deutung gesichert ist.

Lohnt sich Software zur Videoanalyse?

In Klasse 7 nimmt die Bedienung mehr Zeit in Anspruch als der Ertrag rechtfertigt. Eine gefilmte Bewegung mit vier von Hand ausgewerteten Standbildern erreicht dasselbe Ziel in einer Stunde. Ab Klasse 9 ändert sich das, weil dann Beschleunigung und nichtlineare Verläufe hinzukommen.
